Αντάπτορας CAN Bus με 9 Pin D-Sub

Για καλύτερα αποτελέσματα, ο τερματισμός του διαύλου CAN θα πρέπει να ταιριάζει με την ονομαστική σύνθετη αντίσταση του καλωδίου, η οποία καθορίζεται ως 120 ohms για το ISO 11898-2 (High-Speed ​​CAN). Επομένως, ο τερματικός προσαρμογέας 120-ohm θεωρείται το πρότυπο για το δίαυλο CAN.

Ο ρόλος των τερματικών αντιστάσεων

1. Βελτιώστε την ικανότητα κατά των παρεμβολών, αφήστε το σήμα υψηλής συχνότητας και χαμηλής ενέργειας να φύγει γρήγορα

2. Βεβαιωθείτε ότι ο δίαυλος εισέρχεται γρήγορα στην υπολειπόμενη κατάσταση, έτσι ώστε η ενέργεια της παρασιτικής χωρητικότητας να μπορεί να φύγει πιο γρήγορα.

3. Βελτιώστε την ποιότητα του σήματος και τοποθετήστε το και στις δύο άκρες του διαύλου για να μειώσετε την ανακλώμενη ενέργεια.

Προδιαγραφές & Χαρακτηριστικά

1. Η ακρίβεια και η ισχύς της αντίστασης 120 ohm υπολογίζονται σύμφωνα με την επικοινωνία τσιπ CAN της TI, ώστε να μπορείτε να τη χρησιμοποιείτε με σιγουριά.

2. Ο ορισμός επικοινωνίας του CAN, η δεύτερη ακίδα είναι το σήμα L και η έβδομη ακίδα είναι το σήμα H. Η αντίσταση 120 ohm μεταξύ της δεύτερης ακίδας και της έβδομης ακίδας χρησιμοποιείται για να φιλτράρει τις παρεμβολές ηχούς στο άκρο του διαύλου και να διασφαλίσει την ακεραιότητα του πρωτοκόλλου επικοινωνίας.

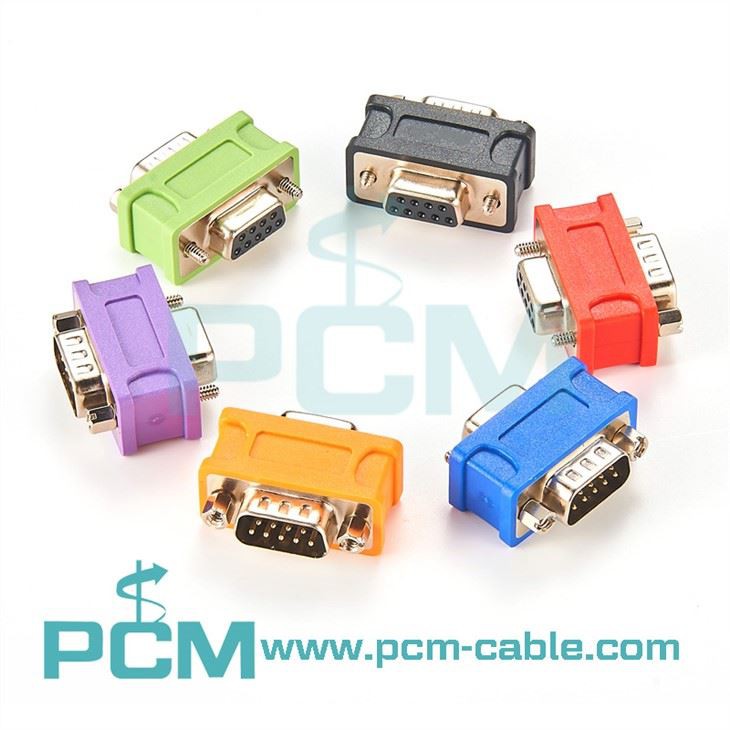

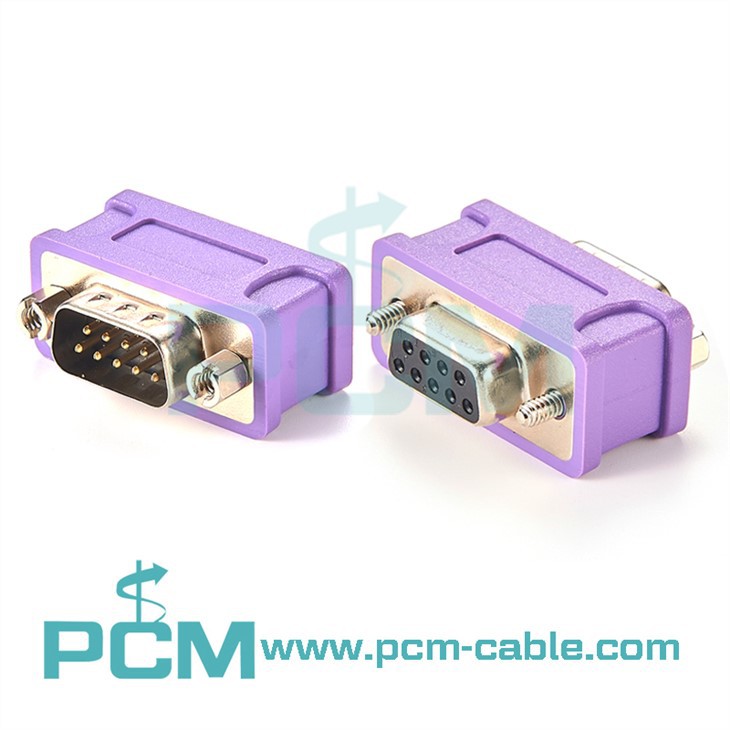

3. Η εμφάνιση του προϊόντος είναι ακριβώς ίδια με αυτή του DB9.

4. Η διεπαφή αρσενικού-θηλυκού μπορεί να εισαχθεί απευθείας στη διεπαφή ακροδεκτών DB9 στο πίσω άκρο της ανάλυσης διαύλου, χωρίς να αλλάξει το υπάρχον καλώδιο.

5. Οι βίδες στο DB9 μπορούν να αφαιρεθούν. Οι βίδες χρησιμοποιούνται για τη στερέωση των θυρών στη γραμμή δοκιμής. Εάν πρόκειται για δοκιμή επικοινωνίας, είναι πιο βολικό να αφαιρέσετε τις βίδες και να τις τοποθετήσετε.
