Λεωφορείο CAN με τερματική αντίσταση 120 Ohm

Αντίσταση τερματισμού CAN υψηλής ταχύτητας

Αντίσταση τερματισμού CAN χαμηλής ταχύτητας

Ανθεκτική σε σφάλματα αντίσταση τερματισμού CAN

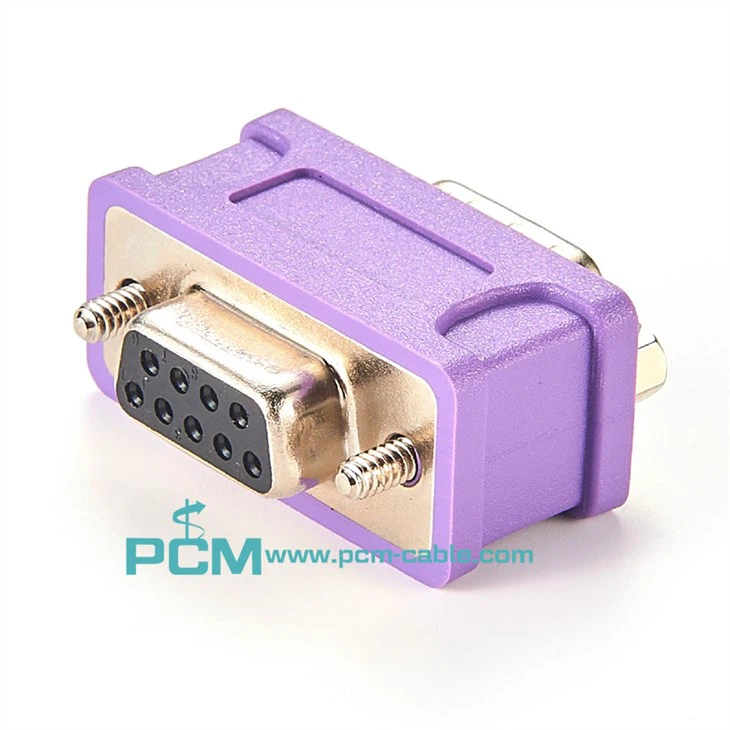

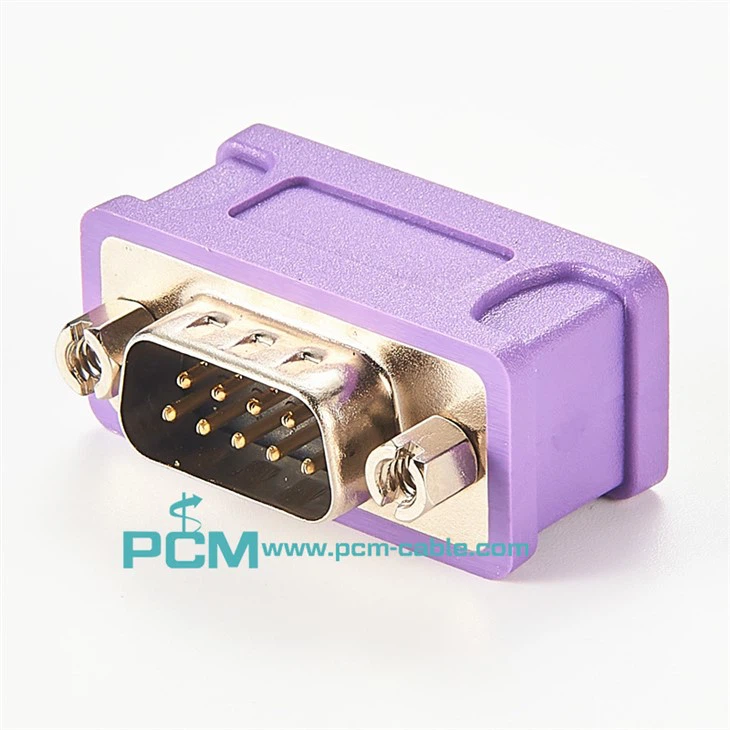

Αυτή η αντίσταση τερματισμού διαύλου CAN (120 Ohm) αποτελείται από μια 9-ακίδα σύνδεσης D-Sub (αρσενικό), μια 9-πρίζα D-Sub (θηλυκό).

Ο ρόλος των τερματικών αντιστάσεων

(1) Γενική δήλωση: Η αντίσταση ακροδεκτών είναι να εξασθενίσει την ανάκλαση του σήματος στο καλώδιο επικοινωνίας.

(2) Το κύκλωμα μετάδοσης σήματος έχει τη χαρακτηριστική του σύνθετη αντίσταση (περίπου 120Ω ως προς το Twisted Pair) λόγω διαφόρων γραμμών μετάδοσης. Όταν το σήμα μεταδίδεται στο τερματικό της γραμμής μετάδοσης, εάν η τερματική του σύνθετη αντίσταση και η χαρακτηριστική σύνθετη αντίσταση διαφέρουν, θα προκαλέσει ανάκλαση και θα παραμορφώσει την κυματομορφή του σήματος (κλίση ή διόγκωση). Το φαινόμενο της παραμόρφωσης δεν είναι εμφανές όταν η γραμμή μεταφοράς είναι μικρή, αλλά θα γίνει πιο σοβαρό καθώς επιμηκύνεται η γραμμή μεταφοράς, με αποτέλεσμα τη λανθασμένη μετάδοση. Αυτή τη στιγμή, πρέπει να εγκατασταθεί ένα Terminator. Μια τερματική αντίσταση 120Ω είναι εγκατεστημένη μέσα στο FBs-PLC. Για να εφαρμόσετε την αντίσταση ακροδεκτών, ανοίξτε το κάλυμμα επικοινωνίας του PLC και γυρίστε τον μικροδιακόπτη στη θέση "ON" (ο διακόπτης DIP είναι ρυθμισμένος στη θέση "OFF" στο εργοστάσιο), αλλά δώστε προσοχή στο τερματικό Οι αντιστάσεις μπορούν να είναι μόνο εφαρμόζεται στα PLC στην αριστερή και δεξιά πλευρά του διαύλου και όλοι οι διακόπτες PLC μεταξύ των δύο πλευρών θα πρέπει να τοποθετούνται στη θέση "OFF", διαφορετικά η ικανότητα ώθησης RS-485 θα είναι ανεπαρκής.

Ένα δίκτυο 485 μπορεί να έχει έως και 32 συνδεδεμένες συσκευές και το μέγιστο μήκος γραμμής είναι 1 km. Και τα δύο άκρα της γραμμής αντίστασης φορτίου τερματικού χρησιμοποιούν αντιστάσεις που ταιριάζουν με την αντίσταση, είτε όλες οι αντιστάσεις είναι XXX ohms είτε η ισοδύναμη τιμή αντίστασης τόσων πολλών συνδυασμένων είναι 120 ohms (η αντίσταση τερματικού φορτίου που δίνεται στα δεδομένα του τσιπ).
