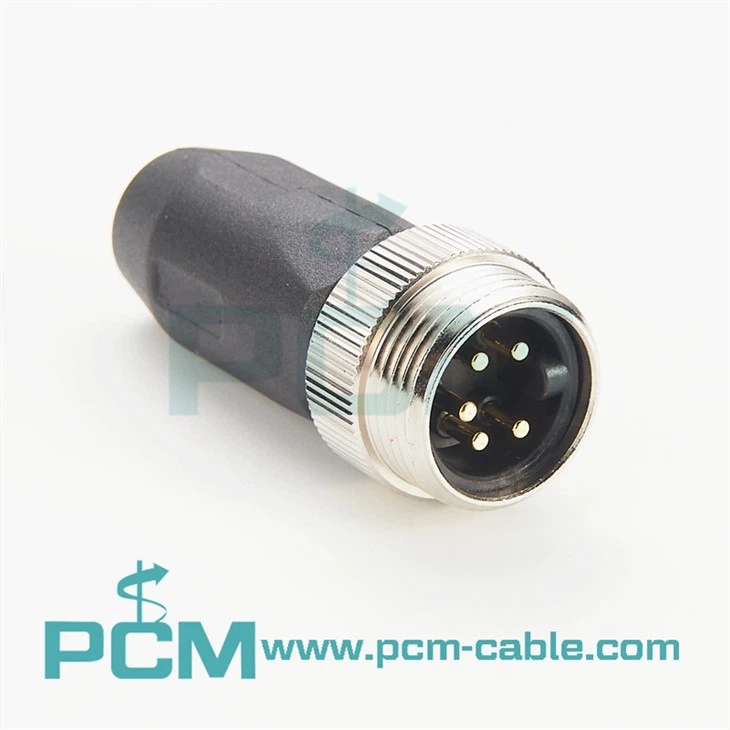

Αντιστάσεις τερματισμού NMEA2000 Mini-C





Περιγραφή



Η αντίσταση τερματισμού DeviceNet Mini-C είναι ένα παθητικό ηλεκτρικό εξάρτημα που χρησιμοποιείται στα δίκτυα DeviceNet για τον τερματισμό της γραμμής σήματος και την αποτροπή ανακλάσεων σήματος. Η αντίσταση τερματισμού εγκαθίσταται συνήθως σε κάθε άκρο του δικτύου για να απορροφά τυχόν ηλεκτρικό θόρυβο και αντανακλάσεις που μπορεί να προκύψουν όταν το σήμα μεταδίδεται σε μεγάλες αποστάσεις.





Εφαρμογές



1. Βιομηχανικός αυτοματισμός: Τα δίκτυα DeviceNet χρησιμοποιούνται συνήθως σε εφαρμογές βιομηχανικού αυτοματισμού για τη σύνδεση διαφόρων συσκευών και αισθητήρων, όπως προγραμματιζόμενους λογικούς ελεγκτές (PLC), μονάδες κίνησης κινητήρα και αισθητήρες. Η αντίσταση τερματισμού Mini-C χρησιμοποιείται για τη διασφάλιση αξιόπιστης επικοινωνίας μεταξύ αυτών των συσκευών.



2. Χειρισμός υλικού: Τα δίκτυα DeviceNet χρησιμοποιούνται συχνά σε εφαρμογές χειρισμού υλικού, όπως συστήματα μεταφοράς και αυτοματοποιημένα συστήματα αποθήκευσης και ανάκτησης. Η αντίσταση τερματισμού Mini-C χρησιμοποιείται για να διασφαλίσει ότι η επικοινωνία μεταξύ των συσκευών είναι αξιόπιστη και χωρίς σφάλματα, κάτι που είναι κρίσιμο για τη διατήρηση της αποτελεσματικότητας και της ασφάλειας του συστήματος.



3. Μηχανήματα συσκευασίας: Τα δίκτυα DeviceNet χρησιμοποιούνται συνήθως σε μηχανήματα συσκευασίας για τον έλεγχο και την παρακολούθηση διαφόρων πτυχών της διαδικασίας συσκευασίας, όπως η πλήρωση, η επισήμανση και η σφράγιση. Η αντίσταση τερματισμού Mini-C χρησιμοποιείται για να διασφαλίσει ότι η επικοινωνία μεταξύ των συσκευών είναι αξιόπιστη και ότι η διαδικασία συσκευασίας είναι ακριβής και αποτελεσματική.



4. Εργοστασιακός αυτοματισμός: Τα δίκτυα DeviceNet χρησιμοποιούνται ευρέως σε εφαρμογές αυτοματισμού εργοστασίων για τη σύνδεση διαφόρων συσκευών, αισθητήρων και μηχανημάτων. Η αντίσταση τερματισμού Mini-C χρησιμοποιείται για τη διασφάλιση αξιόπιστης επικοινωνίας μεταξύ αυτών των συσκευών και για την αποφυγή σφαλμάτων και διακοπής λειτουργίας στη διαδικασία παραγωγής.



Προδιαγραφές



Όνομα προϊόντος	Μίνι αντίσταση τερματισμού NMEA 2000
Αντίσταση	121 ohms
Μέγιστη Τάση	125 VDC
Μέγιστο ρεύμα	250 mA
Θερμοκρασία λειτουργίας:	-40 βαθμοί έως 85 μοίρες (-40 βαθμοί F έως 185 βαθμοί F)
Τύπος σύνδεσης	5-καρφιτσώστε την υποδοχή mini-Change



Με τον σωστό τερματισμό της γραμμής σήματος με το βύσμα της αντίστασης τερματισμού DeviceNet 7/8", βελτιώνεται η ποιότητα και η αξιοπιστία του δικτύου, με αποτέλεσμα λιγότερα σφάλματα και βελτιωμένους ρυθμούς μετάδοσης δεδομένων.





FAQ



Ε: Πόσες αντιστάσεις τερματισμού απαιτούνται σε ένα δίκτυο NMEA 2000;

A:

Κατά τη ρύθμιση ενός δικτύου NMEA 2000, είναι απαραίτητο να διασφαλίσετε ότι το δίκτυο τερματίζεται σωστά. Οι αντιστάσεις τερματισμού χρησιμοποιούνται για την πρόληψη αντανακλάσεων σήματος που μπορεί να προκαλέσουν σφάλματα δεδομένων και δυσλειτουργίες του συστήματος.



Το πρότυπο NMEA 2000 συνιστά την εγκατάσταση τουλάχιστον δύο αντιστάσεων τερματισμού σε κάθε δίκτυο. Μία αντίσταση πρέπει να συνδέεται σε κάθε άκρο του δικτύου, στους πιο απομακρυσμένους κόμβους από την πηγή ισχύος.



Σε μεγαλύτερα δίκτυα ή σε αυτά με πιο σύνθετες διαμορφώσεις, ενδέχεται να απαιτούνται πρόσθετες αντιστάσεις τερματισμού. Γενικά, συνιστάται να έχετε μία αντίσταση τερματισμού για κάθε 60 έως 80 πόδια (18,3 έως 24,4 μέτρα) μήκους καλωδίου.



Τα σωστά τερματισμένα δίκτυα NMEA 2000 προσφέρουν αξιόπιστη και ακριβή μετάδοση δεδομένων, διασφαλίζοντας ότι όλες οι συσκευές στο δίκτυο μπορούν να επικοινωνούν μεταξύ τους απρόσκοπτα. Ακολουθώντας τις οδηγίες για την τοποθέτηση της αντίστασης τερματισμού, τα σκάφη μπορούν να διασφαλίσουν ότι το δίκτυό τους NMEA 2000 λειτουργεί ομαλά και αποτελεσματικά.
