Χρήση καλωδίων Dalsa Genie Nano I/O σε συστήματα Machine Vision

Μια επιτυχημένησύστημα μηχανικής όρασηςεξαρτάται όχι μόνο από την απόδοση της κάμερας αλλά και από το πόσο καλά επικοινωνούν τα εξαρτήματά της.
ΓιαΚάμερες Dalsa Genie Nano, τοΚαλώδιο I/Oείναι ο κρίσιμος σύνδεσμος που συνδέει την κάμερα με εξωτερικές σκανδάλες, φώτα και ελεγκτές αυτοματισμού.
Γνωρίζοντας πώς να χρησιμοποιείτε και να ενσωματώνετε σωστά αυτό το καλώδιο, μπορείτε να κάνετε τη διαφορά μεταξύ μιας σταθερής,-γραμμής επιθεώρησης υψηλής ταχύτητας και ενός αναξιόπιστου συστήματος γεμάτο χαμένες σκανδάλες.

Σε μια ρύθμιση μηχανικής όρασης, τοΚαλώδιο I/Oλειτουργεί ως πραγματικός-τρόπος ελέγχου χρόνου.
Αντί να μεταδίδει δεδομένα εικόνας (που χειρίζεται το καλώδιο GigE), χειρίζεταιχρονισμός, λογική και συγχρονισμόςσήματα.
The Dalsa Genie Nano'sΥποδοχή Samtec 10 ακίδωνσυνδέεται μέσω του καλωδίου I/O σε διάφορα στοιχεία του συστήματος όπως:

• Φωτοηλεκτρικοί αισθητήρες ή κωδικοποιητές(για είσοδο σκανδάλης)
• Μονάδες φωτισμού LED(για έλεγχο στροβοσκοπίου)
• PLC ή ελεγκτής κίνησης(για συντονισμό συστήματος)
• Τροφοδοτικό(εάν δεν χρησιμοποιείται PoE)

Με τη σωστή καλωδίωση αυτών των σημάτων, οι ολοκληρωτές μπορούν να διασφαλίσουν ότι κάθε εικόνα λαμβάνεται ακριβώς τη στιγμή που χρειάζεται.

Το καλώδιο εισόδου/εξόδου Genie Nanoπετώντας οδηγείΟ σχεδιασμός επιτρέπει την ευέλικτη καλωδίωση σε προσαρμοσμένα συστήματα.
Ωστόσο, η καλωδίωση ακριβείας είναι κρίσιμη για την ακρίβεια του σήματος και την προστασία της κάμερας.

Εδώ είναι μερικάβέλτιστες πρακτικές:

• Διατηρήστε τις γραμμές σκανδάλης και στροβοσκοπίου σύντομεςγια μείωση της καθυστέρησης.
• Ζεύγη διαφορικών συστροφής(Trigger+/Trigger–, Strobe+/Strobe–) για μείωση της λήψης EMI.
• Ξεχωριστά καλώδια ρεύματοςαπό τις γραμμές σήματος για την αποφυγή παρεμβολών θορύβου.
• Χρησιμοποιήστε γείωση θωράκισηςστο ένα άκρο (συνήθως στην πλευρά του ελεγκτή) για να αποφύγετε βρόχους γείωσης.
• Σημειώστε με σαφήνεια όλες τις απαγωγέςγια την αποφυγή λανθασμένης σύνδεσης κατά τη συντήρηση.

Μια καλά-ενσύρματη ρύθμιση καλωδίου I/O βοηθά στην επίτευξη σταθερού χρονισμού καρέ ακόμα και σε λειτουργία υψηλής-ταχύτητας.

Το καλώδιο Dalsa Genie Nano I/O παίζει βασικό ρόλο σε πολλές εργασίες αυτοματισμού που βασίζονται στην όραση:

• Γραμμές επιθεώρησης υψηλής-ταχύτητας– λήψη σκανδάλης καθώς τα προϊόντα περνούν μέσα από οπτικούς αισθητήρες.
• Ρομποτικά συστήματα καθοδήγησης– συγχρονίστε τα σήματα της κάμερας με την κίνηση του ρομποτικού χεριού.
• Επαλήθευση συσκευασίας και επισήμανσης– χρησιμοποιήστε ενεργοποιητές που βασίζονται σε κωδικοποιητές-για απεικόνιση που εξαρτάται από τη θέση-.
• Συγχρονισμός φωτισμού– πυροδοτήστε τα στροβοσκοπικά με ακρίβεια κατά την έκθεση για να μειώσετε το θάμπωμα κίνησης.

Κάθε μία από αυτές τις εφαρμογές βασίζεται σεακριβής χρονισμός, κατέστη δυνατή μέσω της σηματοδότησης χαμηλής-λανθάνουσας ώρας του καλωδίου I/O.

Τα συστήματα μηχανικής όρασης συχνά περιβάλλονται από ηλεκτρικό θόρυβο από κινητήρες, ηλεκτρομαγνητικές βαλβίδες και ρελέ.
Για να διατηρήσετε την αξιόπιστη λειτουργία της κάμερας:

• Επιλέγωπλήρως θωρακισμένα καλώδιανα μπλοκάρει το EMI.
• Δρομολογήστε τα καλώδια σήματος ξεχωριστά από τα καλώδια τροφοδοσίας του κινητήρα.
• Προσθέτωπυρήνες φερρίτηεάν χρειάζεται για την καταστολή του θορύβου υψηλής-συχνότητας.
• Εξασφαλίζωσωστή γείωσηστο άκρο της κάμερας και του χειριστηρίου.

Αυτά τα απλά βήματα μπορούν να βελτιώσουν δραματικά τη σταθερότητα της σκανδάλης και να μειώσουν τα ψευδή σήματα.

Τα γνήσια καλώδια Dalsa Genie Nano έχουν καλή απόδοση, αλλά μπορούν να είναιδαπανηρή ή δύσκολη στην πηγή.
Για ολοκληρωτές ή OEM που κατασκευάζουν πολλαπλά συστήματα, η ύπαρξη μιας αξιόπιστης πηγής αντικατάστασης είναι απαραίτητη.

ΜαςGenie Nano{0}}συμβατά καλώδια I/Oέχουν σχεδιαστεί ειδικά γιαπεριβάλλοντα μηχανικής όρασης:

• Υποδοχή 10 ακίδων Samtec στην πλευρά της κάμερας
• Ιπτάμενα καλώδια με σαφή σήμανση σήματος
• Πλήρης θωράκιση EMI και εύκαμπτα μπουφάν PVC
• Προσαρμοσμένα μήκη και διαμορφώσεις διαθέσιμα
• Πλήρως συμβατό με τις προδιαγραφές pinout και σήματος Genie Nano

Αυτά τα καλώδια παρέχουν την ίδια απόδοση με το πρωτότυπο, με πρόσθετη ευελιξία για εγκαταστάσεις μεγάλης-κλίμακας ή προσαρμοσμένες.

Επικοινωνήστε μαζί μαςγια τεχνικά σχέδια ή λεπτομέρειες προσαρμογής.

• Συμβατότητα 1:1 με την κάμερα Dalsa Genie Nano
• Υποδοχή Samtec 10 ακίδων (πλευρά κάμερας) + ιπτάμενα καλώδια
• Πλήρης θωράκιση για αντίσταση EMI
• Προσαρμόσιμο μήκος και ετικέτα σύρματος για εύκολη εγκατάσταση
• Υλικά βιομηχανικής ποιότητας-συμβατά με RoHS

Αυτό το καλώδιο αντικατάστασης είναι ιδανικό για ενσωματωτές συστημάτων που χρειάζονται αξιόπιστη απόδοση και ευελιξία στην καλωδίωση εισόδου/εξόδου της κάμερας.

Επικοινωνήστε μαζί μαςγια να ζητήσετε το φύλλο δεδομένων ή μια προσφορά σήμερα.

Dalsa Genie Nano Flying Leads

Καλώδιο 8 ακίδων M8 GPIO για βιομηχανική κάμερα

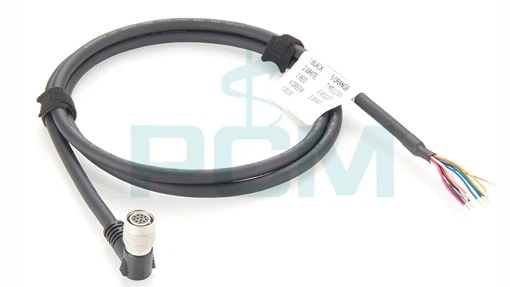

Γωνιακή 12-ακίδα Hirose σε καλώδιο I/O ανοιχτού τύπου
