Καλώδιο CAN 2 μέτρων με τερματιστές διαύλου CAN

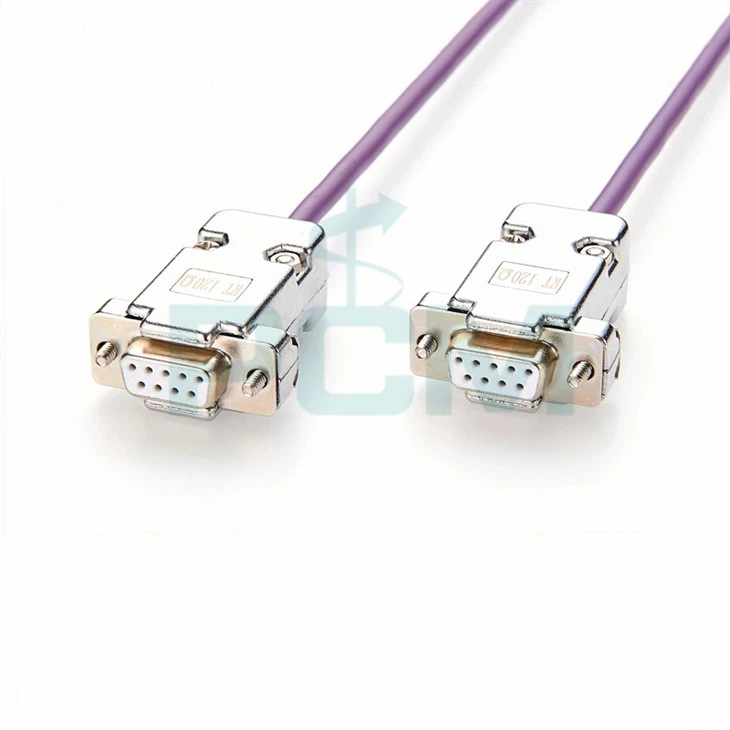

Το καλώδιο CAN 2 μέτρων με τερματικούς διαύλους CAN είναι σχεδιασμένο για το περιβάλλον CAN, διασφαλίζοντας αξιόπιστη απόδοση και σταθερότητα σήματος σε διάφορες σκληρές συνθήκες. Ο χάλκινος αγωγός 24 AWG αυτού του καλωδίου CAN και η θωράκιση από επικασσιτερωμένο χαλκό μπορούν να αντισταθούν αποτελεσματικά στις παρεμβολές και ο ενσωματωμένος τερματιστής 120-ohm σε κάθε υποδοχή DB9 διασφαλίζει τον σωστό τερματισμό του σήματος CAN για την επίτευξη της καλύτερης ισορροπίας σήματος.

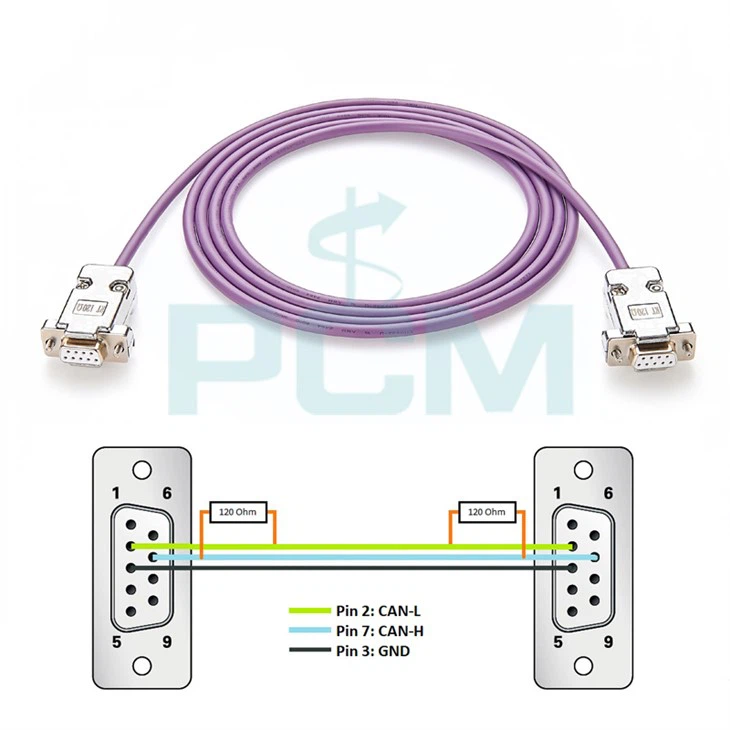

Στην εγκατάσταση διαύλου CAN, ο σωστός τερματισμός διαύλου είναι κρίσιμος. Ο τερματιστής 120 ohm που είναι ενσωματωμένος σε κάθε υποδοχή DB9 του καλωδίου μας συνδέεται μεταξύ της ακίδας 2 (CAN Low) και της ακίδας 7 (CAN High) και η θωράκιση συνδέεται με τη γείωση (GND) για να διασφαλιστεί η ισορροπία του σήματος και να ελαχιστοποιηθούν οι αντανακλάσεις σήματος.

1. Εφαρμογές αυτοκινήτων

• Δίκτυα οχημάτων: Το καλώδιο CAN μπορεί να χρησιμοποιηθεί για τη σύνδεση διαφόρων μονάδων ελέγχου (ECU), όπως μονάδες ελέγχου κινητήρα (ECU), συστήματα πέδησης, ταμπλό και λεωφορεία επικοινωνίας.
• Απαιτήσεις αξιοπιστίας: Παρέχετε σταθερή μετάδοση σήματος σε περιβάλλοντα υψηλών κραδασμών και ηλεκτρομαγνητικών παρεμβολών για να εξασφαλίσετε επικοινωνία σε πραγματικό χρόνο μεταξύ των διαφόρων τμημάτων του συστήματος.

2. Βιομηχανικοί αυτοματισμοί

• Σύνδεση συσκευής: Το καλώδιο CAN μπορεί να χρησιμοποιηθεί για τη σύνδεση PLC, αισθητήρων και ενεργοποιητών στον εργοστασιακό αυτοματισμό για υποστήριξη παρακολούθησης και ελέγχου σε πραγματικό χρόνο.
• Περιβαλλοντική προσαρμοστικότητα: Ικανότητα να αντιστέκεται σε ηλεκτρομαγνητικές παρεμβολές και αλλαγές θερμοκρασίας σε βιομηχανικά περιβάλλοντα για να εξασφαλίσει σταθερές συνδέσεις επικοινωνίας μεταξύ συσκευών.

3. Έρευνα και ανάπτυξη

• Πειραματικός εξοπλισμός: Το καλώδιο CAN Bus μπορεί να χρησιμοποιηθεί για τη σύνδεση συστημάτων απόκτησης δεδομένων, δικτύων αισθητήρων και συστημάτων ελέγχου για την υποστήριξη της επιστημονικής έρευνας και της ανάπτυξης μηχανικής.
• Ευελιξία και επεκτασιμότητα: Επιτρέπει την ευέλικτη διάταξη και επέκταση του εξοπλισμού για να διασφαλιστεί η ακριβής απόκτηση και ο έλεγχος δεδομένων στα πειράματα.

Ε1: Γιατί ένας δίαυλος CAN χρειάζεται δύο καλώδια;

A1: Ο δίαυλος CAN απαιτεί δύο καλώδια (CAN-H και CAN-L) για την επίτευξη διαφορικής μετάδοσης σήματος. Αυτός ο σχεδιασμός βελτιώνει την αντίσταση του συστήματος στις ηλεκτρομαγνητικές παρεμβολές και διασφαλίζει τη σταθερότητα και την αξιοπιστία της μετάδοσης δεδομένων. Ανιχνεύοντας τη διαφορά τάσης μεταξύ των δύο καλωδίων, ο δίαυλος CAN μπορεί να μεταδώσει αποτελεσματικά δεδομένα και είναι κατάλληλος για εφαρμογές επικοινωνίας μεγάλων αποστάσεων και υψηλής ταχύτητας.

Ε2: Πόσο μήκος μπορεί να έχει ένα καλώδιο διαύλου CAN;

A2: Το μήκος του καλωδίου του διαύλου CAN εξαρτάται από τον ρυθμό μετάδοσής του. Σε γενικές γραμμές, για ένα δίαυλο CAN με ρυθμό μετάδοσης 125 kbit/s, το συνιστώμενο μέγιστο μήκος καλωδίου είναι περίπου 500 μέτρα. και για ένα δίαυλο CAN με ρυθμό μετάδοσης 1 Mbit/s, το συνιστώμενο μέγιστο μήκος καλωδίου είναι περίπου 40 μέτρα. Κατά τη ρύθμιση του διαύλου CAN, μια αντίσταση ακροδεκτών 120-ohm πρέπει να εγκατασταθεί σε κάθε άκρο για να διασφαλιστεί ο σωστός τερματισμός και η σταθερή μετάδοση του σήματος.

CAN Bus Terminator - 120 Ohm Termination Resistor
