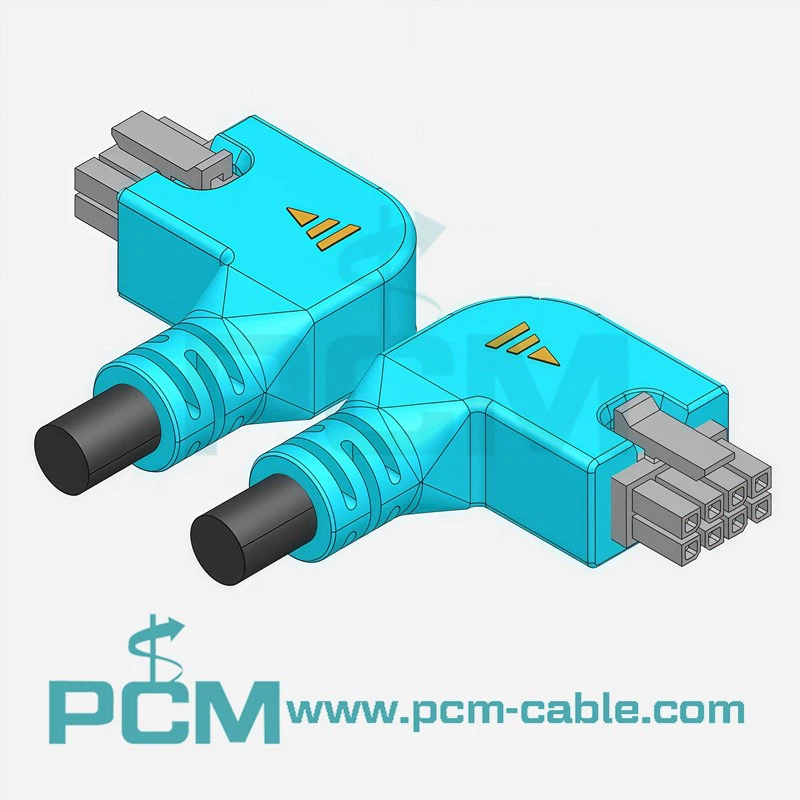

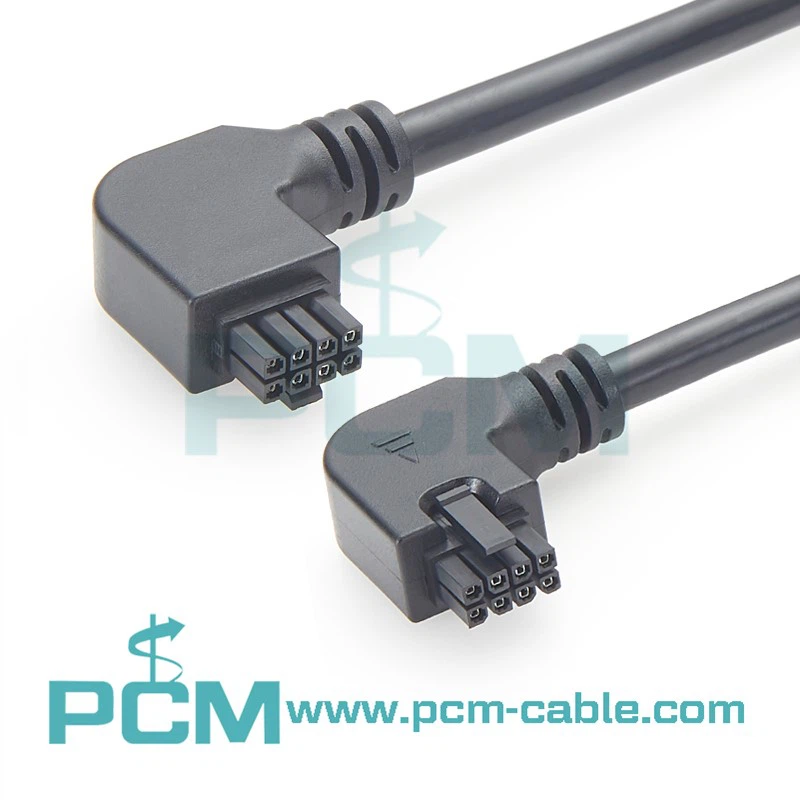

Molex Micro-Fit 8-Pin 90° Right Angle Left Angle Power & Signal Cable Harness
90° Right Left Angle 8-Pin Micro-Fit, Mini-Fit, & Mega-Fit Cable Assemblies
8-pin left angle Micro-Fit cable factory production
8-pin left angle Mini-Fit molded cable assembly
8-pin Mega-Fit right angle power cable assembly
8-pin Micro-Fit 90 degree angled overmolded cable
8-pin high current Mega-Fit 90 degree cable assembly
Left Angle 8 Pin Micro-Fit Molex Cable Harness OTS Power Cable Assembly
Δεξιά αριστερή γωνία 90 μοιρών 8-Συναρμογές καλωδίων με καρφίτσα Micro-Fit, Mini-Fit και Mega-Fit
Οι συναρμολογήσεις καλωδίων ακίδων 90 μοιρών και αριστερής γωνίας 8- έχουν σχεδιαστεί για προηγμένη δρομολόγηση καλωδίων σε συμπαγείς και ευαίσθητες στην κατεύθυνση-εγκαταστάσεις. Αυτά τα συγκροτήματα είναι συμβατά με τα συστήματα σύνδεσης Mini-Fit, Micro-Fit και Mega-Fit, παρέχοντας μια ευέλικτη λύση διασύνδεσης σε εφαρμογές σήματος, ελέγχου και μετάδοσης ισχύος.
Με στιβαρή υπερκαλουπωμένη ανακούφιση καταπόνησης, μεγάλο εύρος μετρητή καλωδίων 18–30 AWG και πλήρη προσαρμογή OEM, αυτά τα συγκροτήματα καλωδίων με καλούπια 8-δεξιάς{4}}και αριστερής- γωνίας είναι κατασκευασμένα για μακροπρόθεσμη μηχανική αξιοπιστία και ηλεκτρική απόδοση.
Προδιαγραφές
| Όνομα προϊόντος | Δεξιά αριστερή γωνία Mini-Fit, Micro-Fit και Mega-Fit 8-pin Συλλογές καλωδίων |
| DWG Αρ. | Ορθή γωνία (PCM-HD-0216); Αριστερή γωνία (PCM-HD-0217) |
| Καταμέτρηση καρφιτσών | 8 ακίδες / 8 κυκλώματα |
| Τύποι γωνιών | 90 μοίρες δεξιά γωνία / 90 μοίρες αριστερή γωνία |
| Μετρητής σύρματος | 18–30 AWG |
| Τύπος καλωδίου | Συγκρότημα πολλαπλών-πυρήνων υπερκαλουπωμένο |
| Υλικό σακακιού | Καλώδιο με πιστοποίηση PVC / TPE / UL- |
| Θερμοκρασία λειτουργίας | −20 μοίρες έως +85 μοίρες |
| Προσανατολισμός συνδετήρα | Οριζόντια έξοδος καλωδίου |
| Συμμόρφωση | RoHS / REACH |
Βασικά πλεονεκτήματα της σχεδίασης δεξιάς και αριστερής γωνίας 90 μοιρών
- Πραγματική έξοδος 90 μοιρών για κατευθυντική δρομολόγηση καλωδίων
- Δεξιά-γωνία και αριστερή-γωνία προσανατολισμού για κατοπτρισμένες διατάξεις
- Μειώνει τις απαιτήσεις απόστασης πίσω από τη φίσα
- Αποτρέπει την υπερβολική κάμψη του καλωδίου και τη μηχανική καταπόνηση
- Ιδανικό για σφιχτά περιβλήματα, στοιβαγμένα PCB και περιβλήματα χαμηλού προφίλ-
Αυτά τα πλεονεκτήματα σχεδιασμού βελτιώνουν σημαντικά την αποτελεσματικότητα της συναρμολόγησης και τη μακροπρόθεσμη- ανθεκτικότητα του καλωδίου.
Συμβατότητα εφαρμογών σύνδεσης πολλαπλών-σειρών
Τα συγκροτήματα καλωδίων με γωνία 8-ακίδων υποστηρίζουν πολλαπλές πλατφόρμες σύνδεσης σειράς Fit:
- Micro-Fit (βήμα 3,00 mm) – συμπαγής μετάδοση ισχύος και σήματος
- Mini-Fit / Mini-Fit Jr. (4,20 mm βήμα) – εφαρμογές μέσης ισχύος
- Mega-Fit (5,70 mm pitch) – συστήματα παροχής ισχύος υψηλής-τρέχουσας
Αυτή η ικανότητα πολλαπλών-σειρών επιτρέπει μια ενοποιημένη λύση προμήθειας για ομάδες μηχανικών που διαχειρίζονται μικτές αρχιτεκτονικές συνδέσεων.
Κατασκευαστική αντοχή στο εργοστάσιο
Ως επαγγελματίας κατασκευαστής συναρμολόγησης προσαρμοσμένων καλωδίων, ελέγχουμε ολόκληρη τη διαδικασία παραγωγής στο σπίτι-:
- Ανεξάρτητο εργαστήριο υπερκαλουπώματος και εργαλείων
- Αυτοματοποιημένες γραμμές κοπής, απογύμνωσης και πτύχωσης
- 100% ολοκληρωμένη-δοκιμή συνέχειας προϊόντος
- Επιθεώρηση δύναμης έλξης και αντίστασης μόνωσης
- Ανάπτυξη πρωτοτύπων και ταχεία δειγματοληψία
- Σταθερή μαζική παραγωγή με υποστήριξη συσκευασίας εξαγωγής
Αυτό εξασφαλίζει σταθερή απόδοση, ελεγχόμενο χρόνο παράδοσης και κλιμακούμενη παραγωγή για τα συγκροτήματα καλωδίων Micro-Fit, Mini{3}}Fit & Mega-Fit με γωνία 8 ακίδων.
